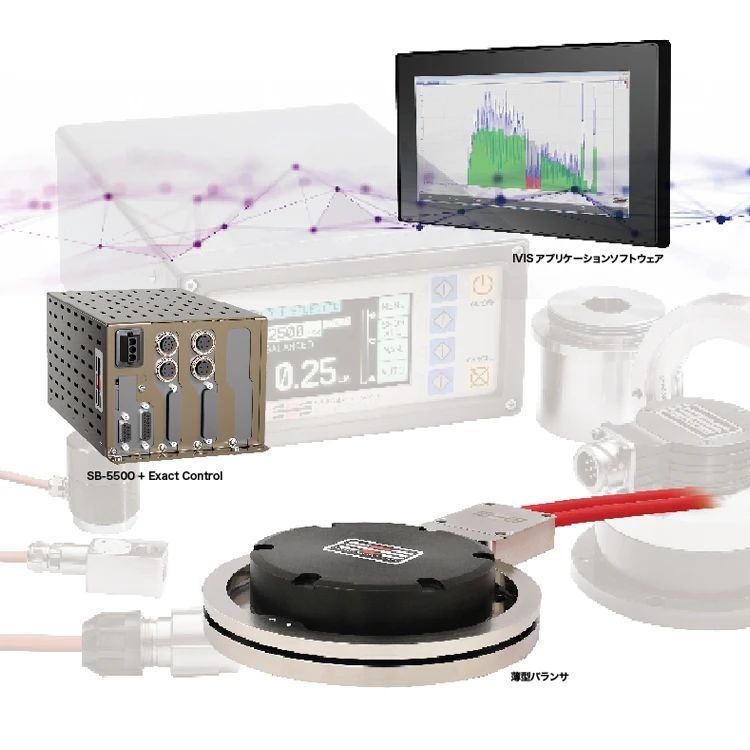

ACCRETECH SBS DYNAMIC BALANCE SYSTEMとは?
研削盤に要求される加工精度の安定化、 サイクルタイムの短縮など、多様なニーズにお応えするシステムです。
高速回転砥石でワークを高精度に研削仕上げするためには砥石の大きさ、形状、粒度、グレードだけでなく、研削中の砥石とワークとの接触を正確に検出し砥石の状態を管理することが重要です。例えば「砥石の交換に時間がかかる」「砥石交換後の研削精度の再現性が悪い」「砥石とワークの隙間制御を正しく検出する」
当社の自動砥石バランサーシステムと加工監視AE センサーシステムは、これらの問題をすべて解決します。
特長
薄型バランサ
厚さ36.7 mmと従来のバランサと比較して圧倒的に薄く、工作機械のカバーへの干渉を最小限にする事で今まで設置の困難な個所に設置が可能です。

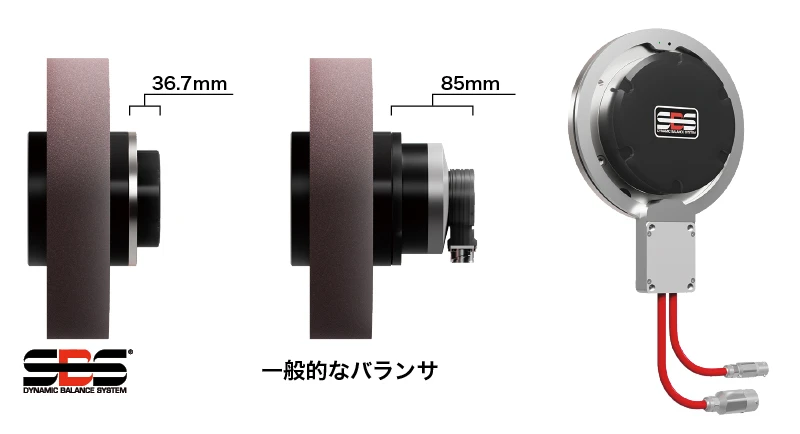

スリム化
リング形状の給電部により新薄型バランサは従来品と比較し、全厚36.7 mmに薄型化に成功
（約50 mmスリム化）しました。
AE センサ内蔵タイプもご用意しています。

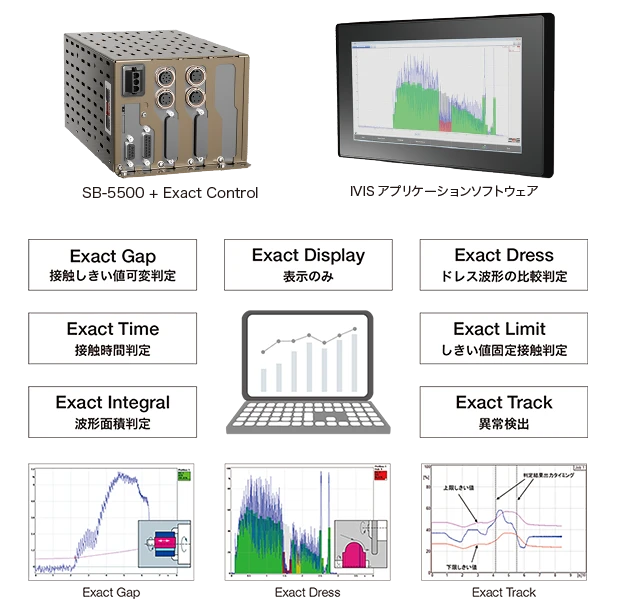

AEセンサ用コントローラ Exact Control＋IVIS
従来のしきい値判定だけでなく、時間判定や積分値判定など、合計7 種類の判定プログラム
感度や周波数の自動設定機能（LEARN）、しきい値の自動設定機能（TEACH）
AE センサ以外のセンサ信号（電力、トルクなどのアナログ電圧）も取り込み可能
波形データはコントローラ本体に自動保存され、データ読み出しも簡易操作
仕様
| 分類 | 商品コード | 品 名 | 型 式 | 備考 |
|---|---|---|---|---|
| 非接触 バランサコントローラ |
3730048 | CONTROL: N/C、 AC INPUT、 NO PROFIBUS | SB-5501-N | 防滴筐体（IP54）、 画面、PROFIBUS無 、AC、4 スロット、 AC ケーブル2.8 m 付属 |
| 3730778 | CONTROL: N/C、 24 V INPUT、 NO PROFIBUS | SB-5521-N | 防滴筐体（IP54）、 画面、PROFIBUS無 、DC、4 スロット、 DC ケーブル1.8 m 付属 |
|
| 3730830 | CONTROL: 3-SLOT DIN RAIL、 NON-CONTACT | SB-5575-N | 非防水筐体（盤内）、 画面無、PROFIBUS 、DC、3 スロット、 DC ケーブル1.8 m 付属 |
|
| AE 用カード | 3730070 | CONTROL CARD: AEMS + RHS | SB-5522 | AEMS |
| 3730071 | CONTROL CARD: EXACT DRESS | SB-5523 | Exact Dress | |
| 3730072 | CONTROL CARD: EXACT CONTROL | SB-5560 | Exact Control | |
| 振動センサ | 3730375 | SENSOR: VIBRATION、 (DIN/5 m) 3.5 m/11 ft | SB-1411 | 3.5 m |
| 3730014 | SENSOR: VIBRATION、 (DIN/5 m) 6 m/20 ft | SB-1420 | 6 m | |
| 3730013 | SENSOR: VIBRATION、 (DIN/5 m) 12 m/40 ft | SB-1440 | 12 m | |
| バランサケーブル N 型用 |
3730107 | CABLE: EXTENSION、 SENDER (DIN/8 m-BAY/8F) 3.5 m/11 ft | SB-8711-H | 3.5 m |
| 3730090 | CABLE: EXTENSION、 SENDER (DIN/8 m-BAY/8F) 6 m/20 ft | SB-8720-H | 6 m | |
| 3730893 | CABLE: EXTENSION、 SENDER (DIN/8 m-BAY/8F) 12 m/40 ft | SB-8740-H | 12 m | |
| AE センサケーブル 非接触用 |
3730591 | CABLE: EXTENSION、 AE (DIN/4 m-BAY/3F) 3.5 m/11 ft |
SB-4111-I | 3.5 m |
| 3730004 | CABLE: EXTENSION、 AE (DIN/4 m-BAY/3F) 6 m/20 ft |
SB-4120-I | 6 m | |
| 3730607 | CABLE: EXTENSION、 AE (DIN/4 m-BAY/3F) 12 m/40 ft |
SB-4140-I | 12 m | |
| バランスヘッド薄型 | 3731087 | EXTERNAL BALANCER 130 mm N/C | SB-1253-N | 1200 gcm |
| 3731088 | EXTERNAL BALANCER 130 mm N/C | SB-1703-N | 1700 gcm | |
| 3731089 | EXTERNAL BALANCER 130 mm N/C | SB-2503-N | 2500 gcm | |
| 3731090 | EXTERNAL BALANCER 130 mm N/C | SB-3003-N | 3000 gcm | |
| 3731099 | EXTERNAL BALANCER 114 mm N/C | SB-0333-N | 330 gcm | |
| 3731100 | EXTERNAL BALANCER 114 mm N/C | SB-0603-N | 600 gcm | |
| 3731101 | EXTERNAL BALANCER 114 mm N/C | SB-0953-N | 950 gcm | |
| 3731091 | EXTERNAL BALANCER 130 mm N/C w/AE | SB-1253-G | 1200 gcm | |
| 3731092 | EXTERNAL BALANCER 130 mm N/C w/AE | SB-1703-G | 1700 gcm | |
| 3731093 | EXTERNAL BALANCER 130 mm N/C w/AE | SB-2503-G | 2500 gcm | |
| 3731094 | EXTERNAL BALANCER 130 mm N/C w/AE | SB-3003-G | 3000 gcm | |
| 3731103 | EXTERNAL BALANCER 114 mm N/C w/AE | SB-0333-G | 330 gcm | |
| 3731104 | EXTERNAL BALANCER 114 mm N/C w/AE | SB-0603-G | 600 gcm | |
| 3731105 | EXTERNAL BALANCER 114 mm N/C w/AE | SB-0953-G | 950 gcm | |
| センダー(バランサ+AE) | 3731095 | N/C SENDER 130 mm | RP-4203-H | リング形状 |
| 3731102 | N/C SENDER 114 mm | RP-4103-H | リング形状 | |
| 3731086 | N/C SENDER 130 mm w/AE | RP-4203-I | リング形状 | |
| 3731106 | N/C SENDER 114 mm w/AE | RP-4103-I | リング形状 | |
| I/O ケーブル （バランサ、AE1000、AEMS、Exact Dress用） |
3730097 | CABLE: CNC INTERFACE (DB25/M-WIRE) 3.5 m/11 ft | SB-2411-L | 3.5 m |
| 3730045 | CABLE: CNC INTERFACE (DB25/M-WIRE) 6 m/20 ft | SB-2420-L | 6 m | |
| 3730046 | CABLE: CNC INTERFACE (DB25/M-WIRE) 12 m/40 ft | SB-2440-L | 12 m | |
| 延長ケーブル 振動センサ用 |
3730396 | CABLE: EXTENSION、 VIB. (DIN/5 m-DIN/5F) 3.5 m/11 ft | SB-1611 | 3.5 m |
| 3730029 | CABLE: EXTENSION、 VIB. (DIN/5 m-DIN/5F) 6 m/20 ft | SB-1620 | 6 m | |
| 3730402 | CABLE: EXTENSION、 VIB. (DIN/5 m-DIN/5F) 12 m/40 ft | SB-1640 | 12 m | |
| Exact Control用 I/O 変換アダプタ |
3731070 | CNC ADAPTER: I/O CABLE FOR EXACT CONTROL | CA-2400 | ー |
| 延長ケーブルバランサ ケーブルN 型用 |
3730064 | CABLE: EXTENSION、 SENDER (DIN/8 m-DIN/8F) 3.5 m/11 ft | SB-8711 | 3.5 m |
| 3730065 | CABLE: EXTENSION、 SENDER (DIN/8 m-DIN/8F) 6 m/20 ft | SB-8720 | 6 m | |
| 3730066 | CABLE: EXTENSION、 SENDER (DIN/8 m-DIN/8F) 12 m/40 ft | SB-8740 | 12 m | |
| 延長ケーブル AE センサ用（固定型ボルトオン用、AE センサケーブル非接触用） | 3730067 | CABLE: EXTENSION、 AE (DIN/4 m-DIN/4F) 3.5 m/11 ft | SB-4111 | 3.5 m |
| 3730068 | CABLE: EXTENSION、 AE (DIN/4 m-DIN/4F) 6 m/20 ft | SB-4120 | 6 m | |
| 3730069 | CABLE: EXTENSION、 AE (DIN/4 m-DIN/4F) 12 m/40 ft | SB-4140 | 12 m |

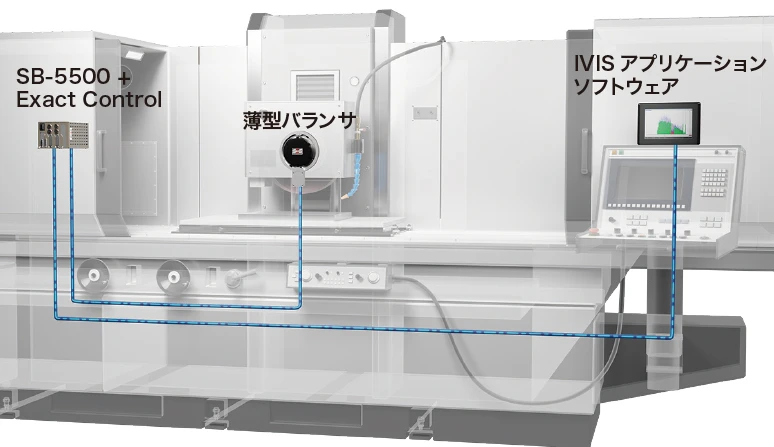

薄型バランサ及びExact Controlの組合せ例
組合せ例 1
手軽に砥石バランスを取りたい
SB-5501-N + 振動センサ 6 m + バランサケーブル 6 m + バランスヘッド薄型 600 gcm + センダー
組合せ例 2
バランスを取りつつ、より高度な判定条件を基にマシンの総合監視がしたい
SB-5501-N + SB-5560 + 振動センサ 6 m + バランサケーブル 6 m + AE非接触ケーブル 6 m +
バランスヘッド薄型 600 gcm(AE内蔵) + センダー(AE内蔵) + I/Oケーブル 6 m + Exact Control用変換アダプタ

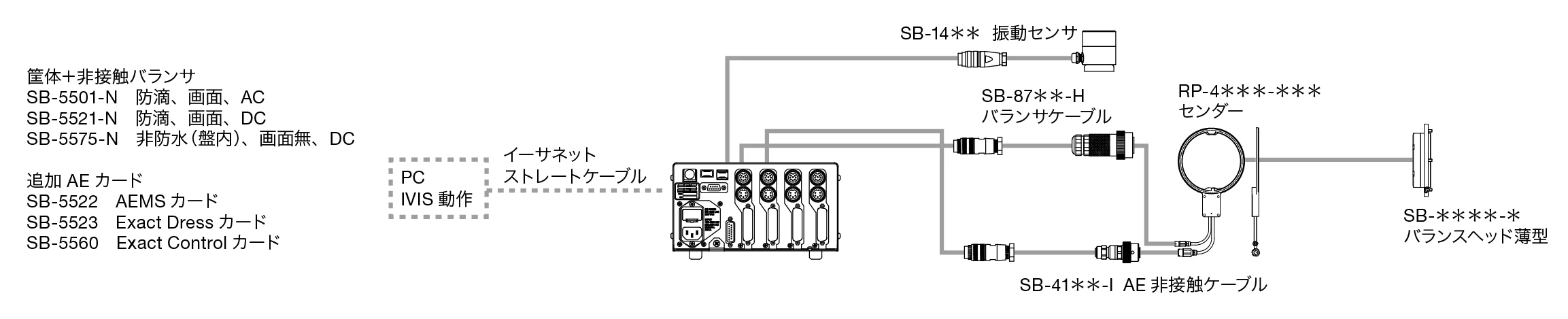

AE センサ内蔵非接触式バランサシステム
