特長
XYANA smart®がCNC測定に対応！
「CNC測定をもっと簡単に行いたい」「CADデータの無い試作品や少量生産品でも、手間なく測定プログラムを作成したい」――そうしたお客様の声にお応えし、マニュアルタイプ(手動式/ジョイスティック式)の三次元座標測定機用ソフトウェアXYANA smart®に新機能を追加。
CNC測定にも対応した、新しいソフトウェアとして生まれ変わりました。
XYANA smart®でのCNC測定の特長
ティーチングがきわめてシンプルかつ簡単

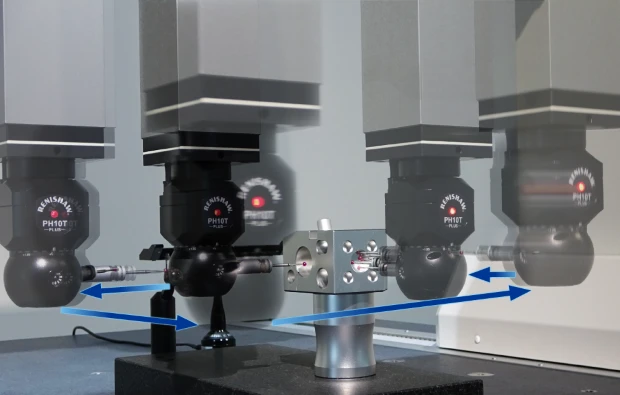

ティーチング時の移動経路をそのまま測定プログラム実行時の経路として登録
新機能「中間点自動入力機能」により効率的かつ安全に測定プログラムを作成
「AI機能」により幾何要素を自動判定でき、測定する幾何要素を予め指定することなくスムーズにティーチングを実行
チェンジャーラックを用いたスタイラス/モジュールの自動交換経路も簡単に設定
CNC測定実行前の準備も、短時間で迷わず実施
「座標系アシスト機能」「座標系自動設定機能」で初心者・経験者問わず素早く座標系設定
衝突回避校正により校正作業を安全に半自動化
座標系設定や校正が完了したら、あとは作成済の測定プログラムを実行するだけ
DMIS準拠＆編集しやすいCNC測定プログラム
XYANA smart®の測定プログラムの記述は、ISO22093:2011により規定された寸法測定機用のインタフェース規格DMIS (Dimensional Measurement Interface Standard) に準拠しています。これにより、DMISに準拠したプログラムをインポート・エクスポートできる外部ソフトウェアとの連携*にも対応可能です。
また、視認性に優れ多機能なプログラムエディタを標準搭載しており、測定プログラムの編集を簡単に行えます。
* 連携ができない場合や、動作を完全に再現できない場合があります。連携をご希望の際は事前に弊社営業所までご相談ください。
タッチ入力にもキー入力にも対応した、直感的UI
機能や条件、測定結果などの各項目は、「見やすく」「タッチで押しやすい」よう大きく表示。シンプルな手順と「上から下」「左から右」に統一した操作感で、流れるように準備、測定から評価まで行えます。また、各項目に割り振られたショートカットキーや処理コードを活用することで、タッチ入力だけでなく、キー入力でも素早く効率的な操作が可能です。
測定に迷わないから、準備も測定も短時間で実行

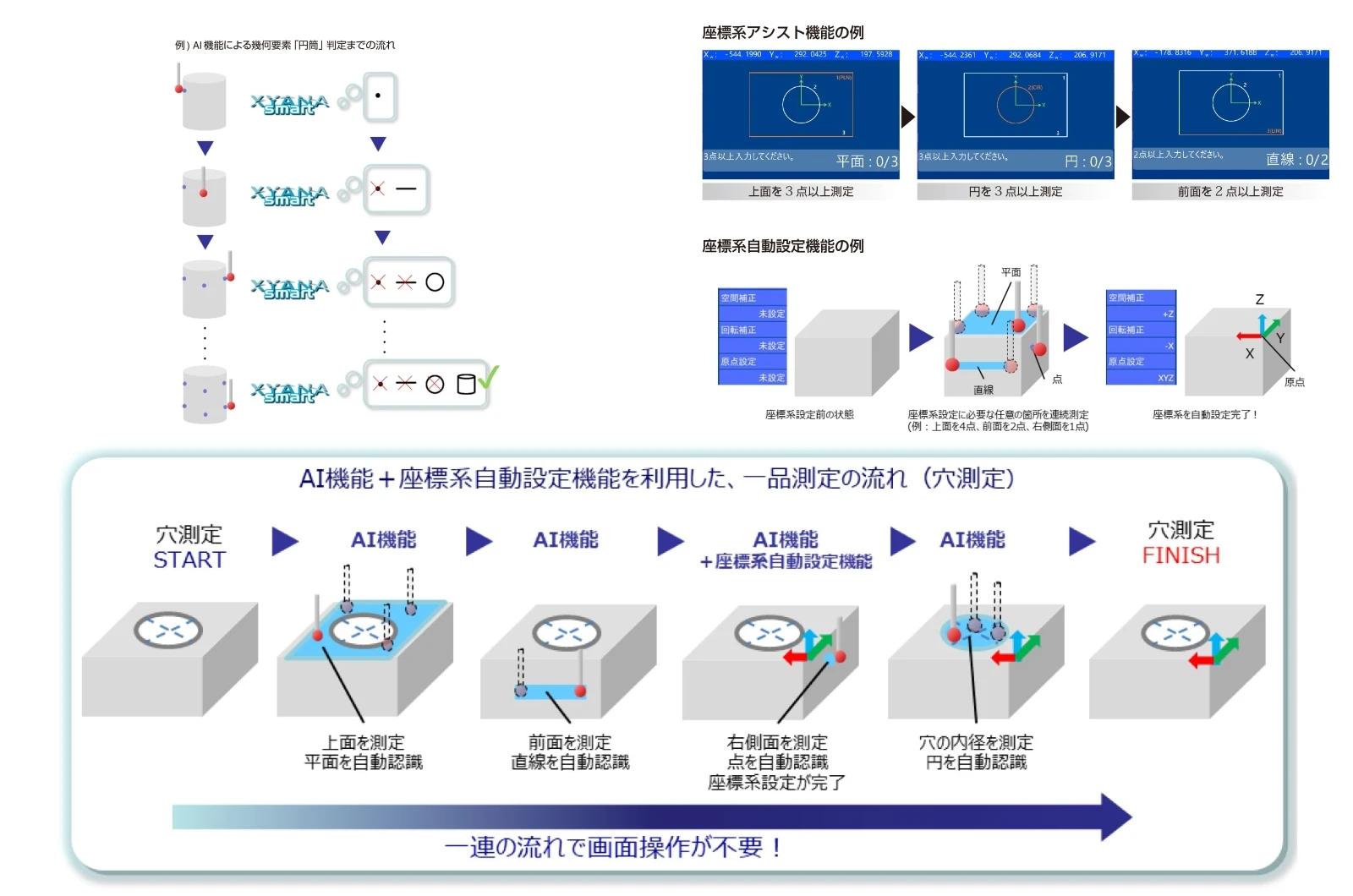

幾何要素を自動判定 AI機能
測定点数や方向等を考慮し、測定しながら幾何要素（点、直線、円、球、平面、円筒、円錐など）を自動判定できる機能です。
測定前に幾何要素を都度指定する手間を省き、効率的に測定を行えます。
座標系設定をより簡単に 座標系アシスト機能/ 座標系自動設定機能
座標系アシスト機能は三次元座標測定機に不慣れな方の座標系設定をサポートできるのに対し、座標系自動設定機能は、座標系設定のために必要なプロービング点をイメージできる熟練のオペレータの方が活用することで、効率的に座標系設定を行えます。
効率的かつ安全な測定を実現 音声ガイダンス機能

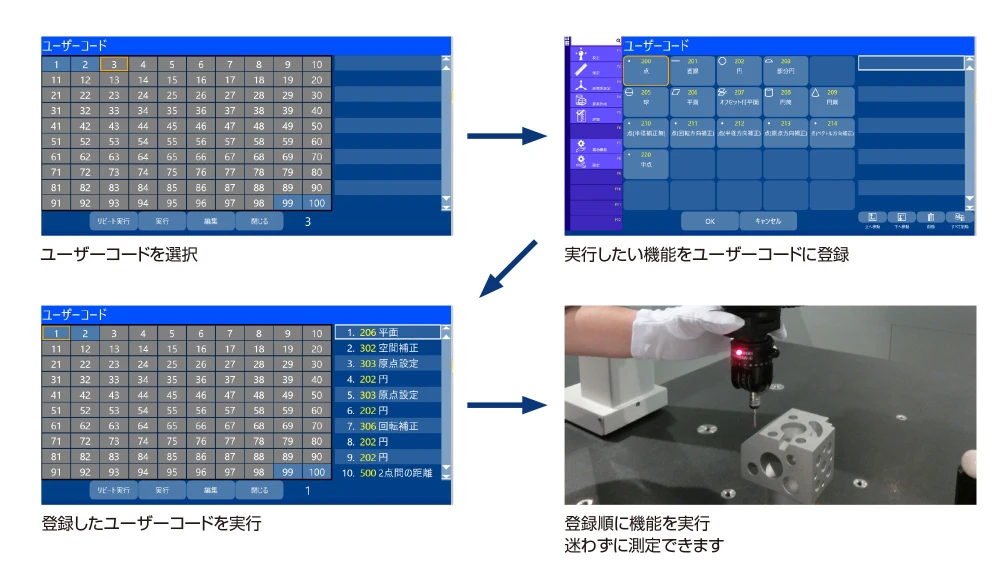

- 自由自在に準備、測定、評価の手順登録 ユーザコード機能
XYANA smart®の各種機能の実行手順をユーザーコードとして100件まで登録することが可能です。
ユーザーコードを呼び出すことで、設定した手順に沿って機能を自動で実行します。
実行したい機能の場所を探したり、画面を手動で切り替えたりする手間なく、効率的に測定を行えます。

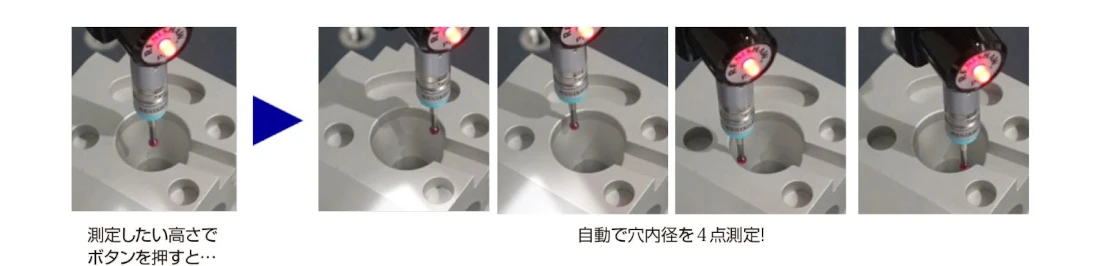

ボタン1つで簡単測定 自動穴内径測定機能
ジョイスティック機 XYZAX mju NEX J に搭載した独自のオートプロービング機能をさらにアップグレード。
ボタン1つで穴内径の4点を「自動で」プロービングすることができ、より手軽で効率的な測定を行えます。
