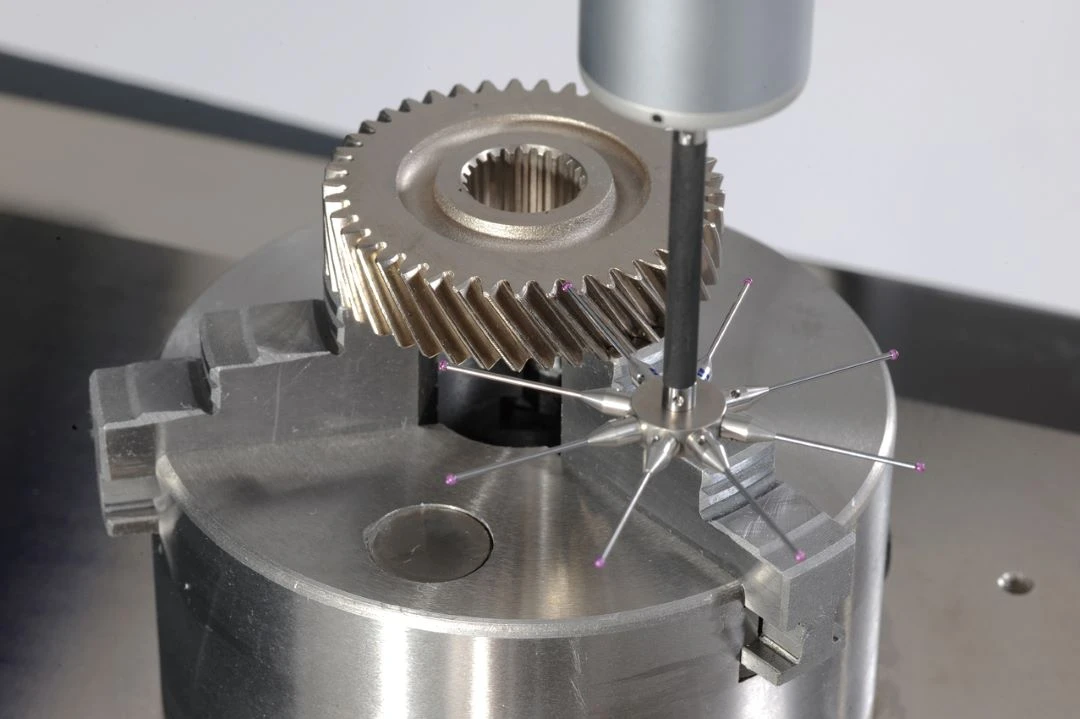

パッシブスキャニング
Automation
ショップフロア

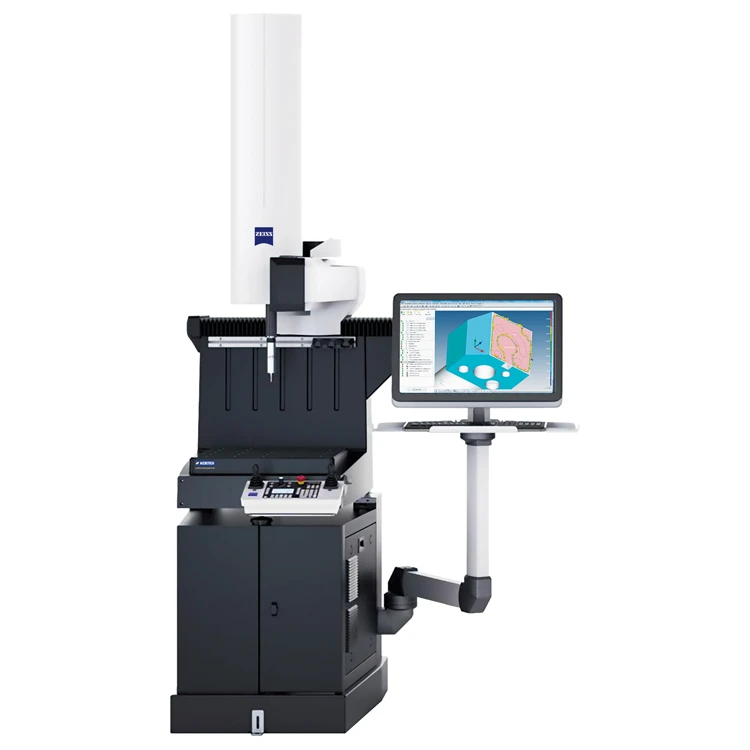

ZEISS DuraMax®

これまでの常識を覆し、加工現場への設置や手軽な移動を実現した全く新しい測定のスタイル
※架台はオプションです。
Durability = 耐久性

製品に関するお問い合わせはこちら
お問い合わせ
より詳しい仕様が知りたい方
カタログダウンロード

特長

コンパクトなボディにZEISSテクノロジーを凝縮
スリムで省設置スペースな現場対応の三次元座標測定機

DuraMax は、コンパクトなボディにZEISSテクノロジを凝縮したスキャニングタイプの三次元座標測定機です。高精度なスキャニング測定機能を標準搭載し、温度変化の影響を抑える本体構造を採⽤。高精度、高効率、高耐環境性を実現しています。

設置面積W670 x L870 mm の省設置スペース
従来のように、三次元座標測定機を設置のためだけに工場のレイアウトを変更する必要がありません。

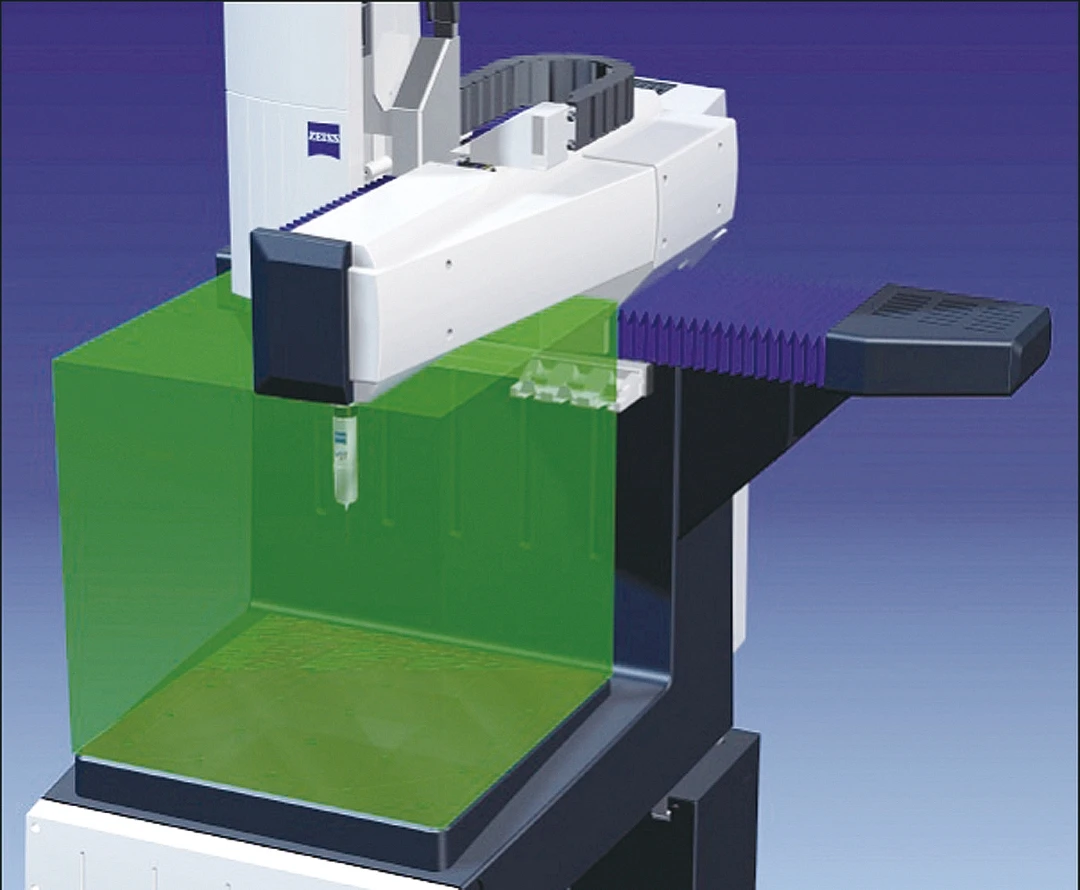

カンチレバータイプのスリム設計
カンチレバー(片持ち梁)構造の採⽤により、このサイズの三次元座標測定機では実現不可能だったX500 x Y500 x Z500 mm の余裕ある測定範囲を実現しました。

使いやすさを追求したデザイン
4方向からのワークローディングが可能。作業スペースを広くとることができます。

コンパクトなボディにZEISSテクノロジーを凝縮
コンパクトなボディにZEISSテクノロジーを凝縮

電源1 本で測定準備OK!必要な場所に設置して測定

DuraMax は、必要な場所へ設置し測定する、全く新しい測定スタイルを実現。100 V の電源1 本と0.85 ㎡ のフットプリントさえあれば、どこにでも設置して測定を行えます。

リニアガイド・リニアドライブ機構の採用により、一般的な三次元座標測定機に必要なエア供給が不要

精度保証温度範囲が18 ~ 30℃と広く、設置場所の温度環境を気にせず設置

オプションの移動型架台と組み合わせることで、手軽に設置場所を変更可能

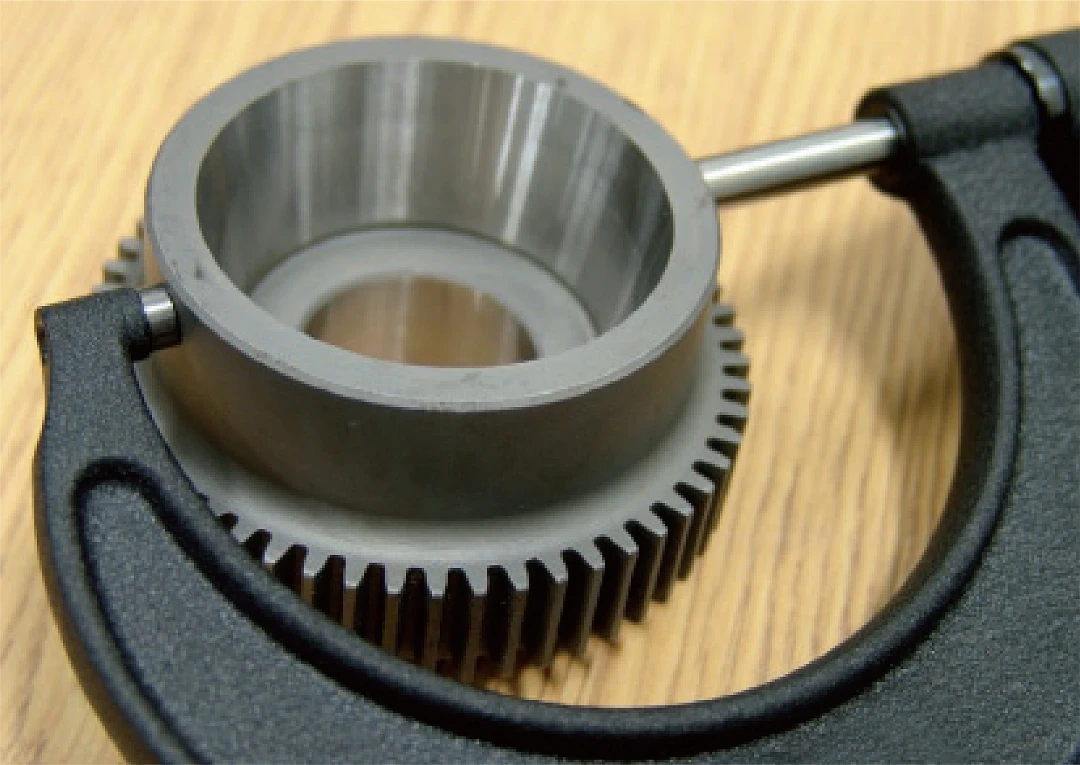

ワーク専用治工具から三次元測定機へ置き換え

ワーク専用治工具から三次元測定機へ置き換え

専用治工具の場合、人による測定誤差が生じるほか、また測定するワークが変わる度に専用品を製作しなくてはならず、大きなコストが掛かってしまいます。
一方、三次元座標測定機であれば、人による測定誤差を軽減できるほか、測定するワークが変わってもプログラムの作成や修正で対応できるため、測定のやり直しによるコストや治工具の作成をコスト削減することができます。
