特長

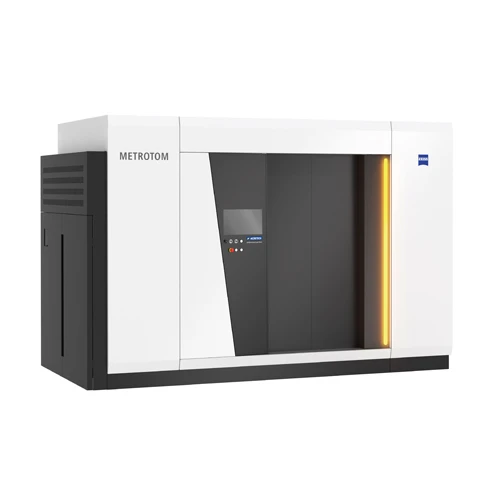

今、最も先進的なX線CT
三次元座標測定機で培われた各軸の制御技術と超高精度位置決めステージ、高解像度フラットパネルデテクタ、ソフトウェアGOM Volume Inspect Pro(標準)/CALYPSO CT(オプション) を採用するなど、これまでの観察用X線CT装置とは一線を画し、寸法・形状・幾何公差を計測できるMETROTOMシリーズ。構造解析、機能検査、欠陥解析等の非破壊検査に加え、樹脂成形部品やアルミダイカスト等、複雑な工業製品の内部形状の構造比較や内外寸法の高精度な計測まで、幅広く最適なソリューションを提案します。

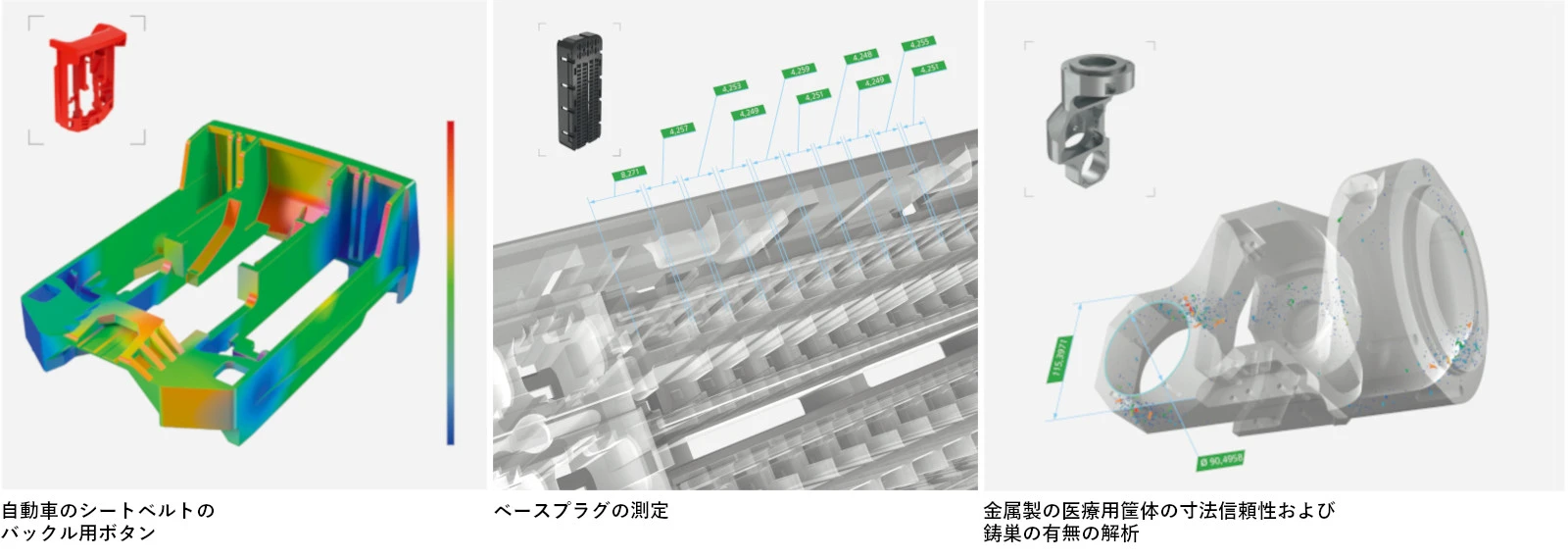

形状比較
3DCADモデルとの寸法誤差を3D表示し、視覚的な評価を可能にします。
寸法測定・幾何公差評価
GOM Volume Inspect Pro(標準)/CALYPSO CT(オプション) による直感的な操作で寸法評価が可能。測定精度はドイツ工業規格VDI/VDE に準拠し、
精度を保証します。PMI付3DCADモデルがあればプログラミング工数の削減も可能です。

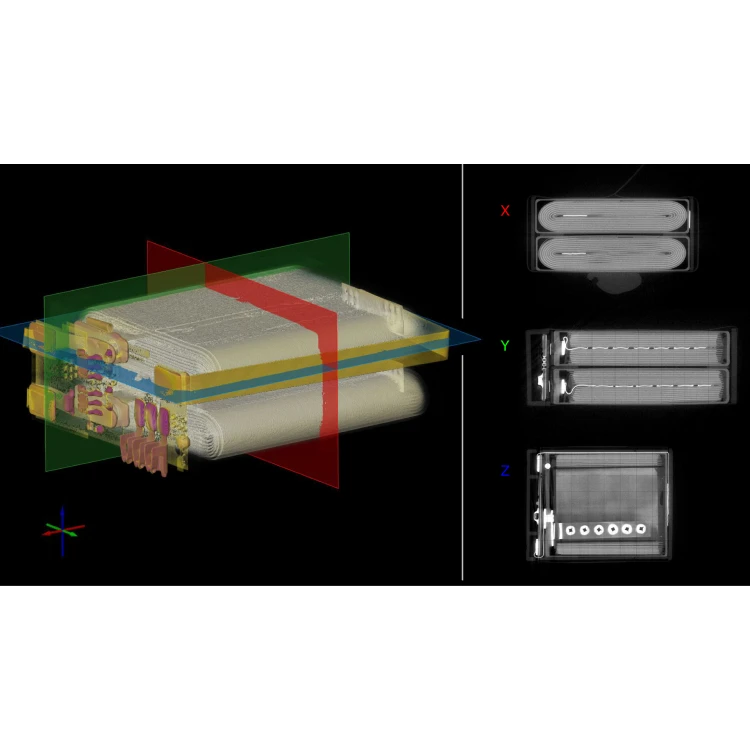

非破壊検査・内部観察
アルミダイカストや鋳物の巣や樹脂成形品の気泡やクラックの確認、組立品の内部や任意の切断面の検査が可能です。

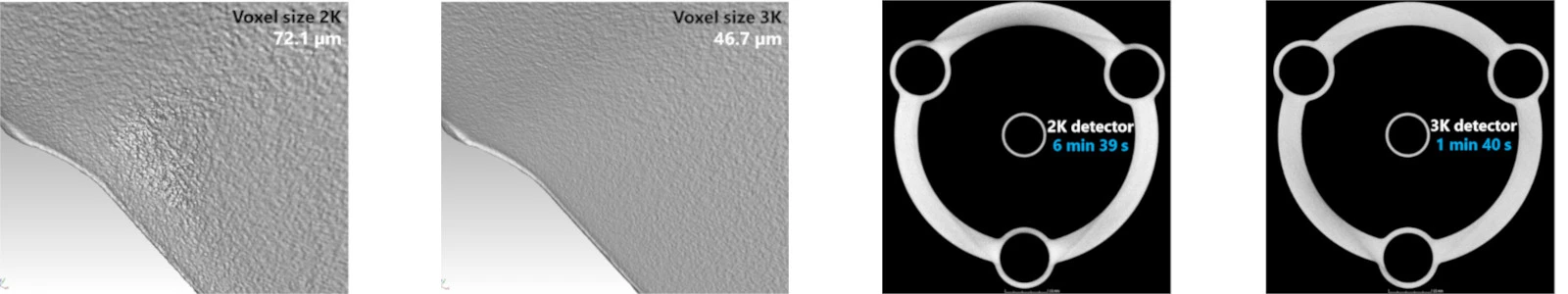

高画質――3Kディテクタ搭載*で高解像度＆低ノイズ
METROTOM1500 225kVでは、新型の高感度ディテクタを搭載。従来よりもノイズの少ない鮮明なスキャン画像が取得できます。更に、METROTOMシリーズは一般的な同管電圧帯X 線装置と比較して高出力なため、密度が高い材料でも高コントラストの撮像が可能です。また、ディテクタの複数のピクセルを結合させて1つのピクセルとみなすビニングモードを使用することで、従来の2Kディテクタ同等の画質であれば最大約4倍速くスキャンできます。つまり、2Kディテクタで約7分掛かるスキャンが3Kディテクタであれば2分以内で完了し、同じスキャン時間で多くの検査や測定を実施できます。
*ZEISS METROTOM1500 225 kV

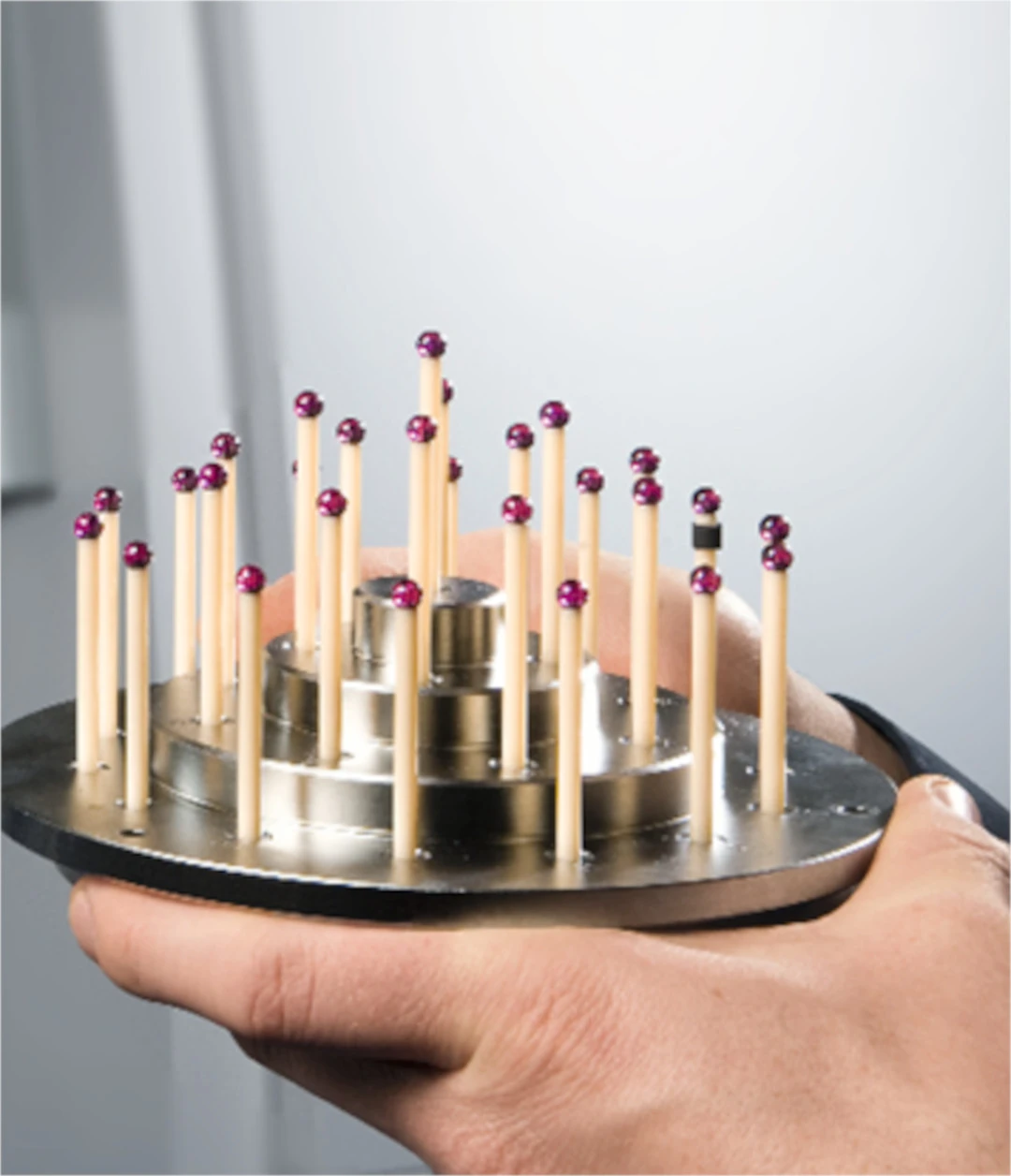

高精度――トレーサブルで信頼性の高い計測結果
カールツァイスが長年培ってきた計測ノウハウを結集し、高精度を実現したX 線CT 装置、ZEISS METROTOM。ドイツ工業規格 VDI/VDE に基づいて精度保証しており、内部欠陥や異物検出だけでなく、寸法や形状、幾何公差の計測もこの装置1 台で行えます。さらに、スキャンで得られた3D 形状データは、金型CADモデルの修正や各種シミュレーションなど、内部観察や計測に留まらない用途に活用いただけます。
